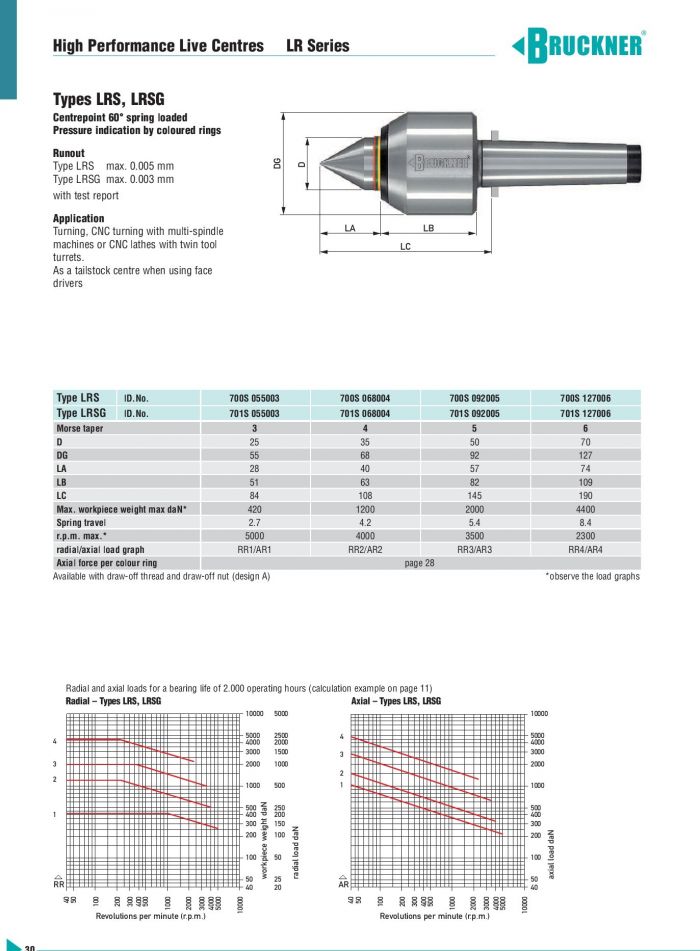

The Pressure Ring Elastic Live Centre
*帶壓力環彈性活頂尖

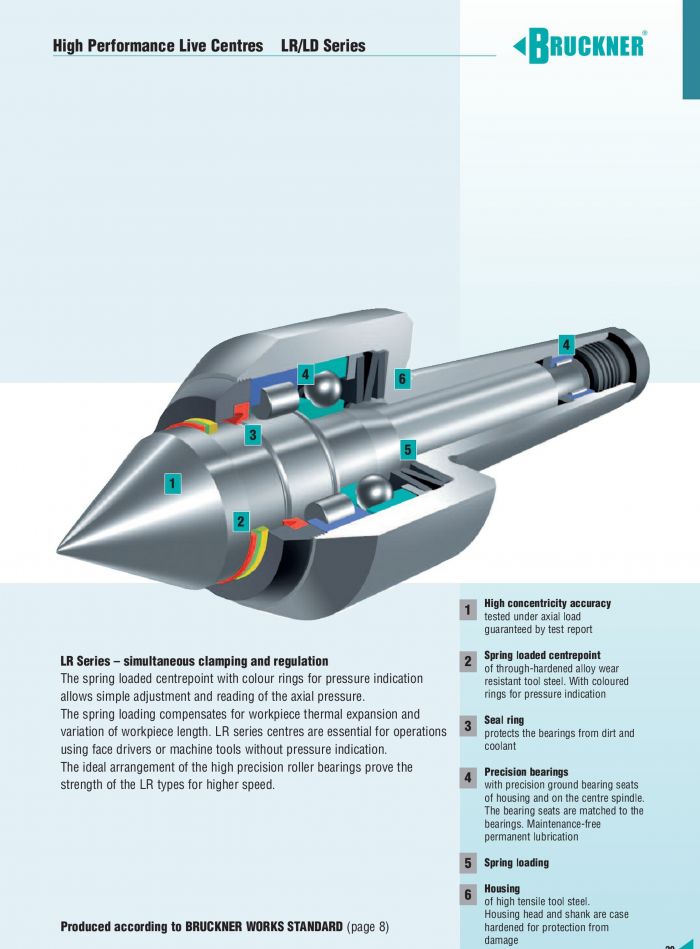

設計原理:使用彈性負載原理來補償工件在加工中的熱變形與長度方向的變化,從而有力的保護了活頂尖內部的軸承和機床。
1.應用:

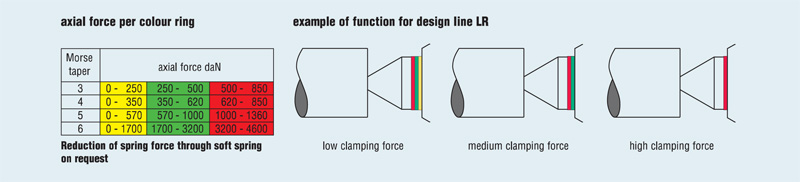

頂尖承受的彈性壓力分別以黃、綠、紅三種顏色的色環來標識,具有非常大的彈性范圍。應用于端面驅動頂尖的配套尾座頂尖。代表不同壓力標識的色環可以使我們快速的調節和檢測尾座的壓力。此類頂尖的 選擇要根據工件的形式和穩定性來決定。
2.特性及注意事項:
1.應用于雙主軸或者雙刀架的數控機床。在固定的配合位置處,頂尖的彈性移動補償了工件在不同深度和長度方面的公差.
2.此類頂尖的設計滿足了高徑向、軸向負載和高質量的加工要求。
3.頂尖的頭部和錐柄末端安裝有高精度的軸承。頂尖頭部的軸承座與頂尖頭配合著軸承并且被研磨而擁有非常嚴格的公差。
4.此種具有彈性負載軸承的頂尖設計適用于更高的切削速度。
5.此種頂尖具有非常高的運轉精度 。
6.頂尖的頭部經過硬化處理。活動頂尖頭為整體硬化耐磨的合金鋼。
7.頂尖支座頭部的密封圈,很好的保護了軸承免受污物和冷卻液損傷。
※彈性活頂尖具有非常大的軸向承載以及工件重量承載能力,頂尖內部軸承保證使用壽命在2000工作小時以內。
