Zeus滾字輪均根據客戶要求單獨制造。每個字母,標識或數字都體現了我們對產品質量的高度關注。在端面標記上,進一步體現了我們的專業技術和標記滾花技術應用的多種可能性。
對于車削零件的標記,可以區分兩種技術。
連續標記系統,通過標記滾花輪的循環旋轉來完成加工,標記滾花輪(NO.40)與工件直徑相關聯。 彈簧復位標記系統,在展開字符后,通過集成彈簧縮回并返回到起始位置從而標記不同的工件直徑(NO.41/42)。

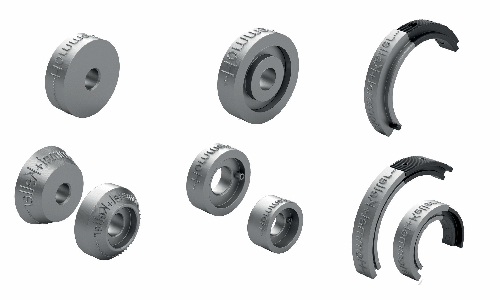

NO.40與40-A型滾字輪
NO.40 NO.40-A
通過滾字輪的多次旋轉來實現。標記輪與工件直徑相關聯。根據應用要求,40-A型可以更換單個字母的圓形部分,特別適用于具有可變標記內容的加工。
應用:
標記輪適應多種工件直徑
適用于標準刀柄
在標記操作后,可通過進一步處理(例如切斷)去除驅動點
易于更換和安裝
特點:
通過滾字輪的多次旋轉實現標記
在標記過程中標記輪連續與工件接觸,直到刀具退回
注意:
需要精確的同心度
工件直徑可能沒有偏差

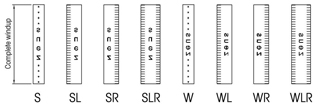

標記 類型 | ||
描述 | 閱讀方向 | 驅動字符位置 |
S | 標記字符垂直 | 字符在驅動點中間 |
SL | 標記字符垂直 | 字符在驅動點右邊 |
SR | 標記字符垂直 | 字符在驅動點左邊 |
SLR | 標記字符垂直 | 驅動點在字符兩側 |
W | 標記字符水平 | 字符在驅動點中間 |
WL | 標記字符水平 | 字符在驅動點右邊 |
WR | 標記字符水平 | 字符在驅動點左邊 |
WLR | 標記字符水平 | 驅動點在字符兩側 |
MC1系列 130-08 / 10/12/14 / 16/20 131-08 / 10/12/16/20 / 25
MCC1系列 311/312
NO.41 NO.42
在彈簧復位標記系統中,標記通過部分標記字符的旋轉來實現。優點是,不同的工件直徑都可以標記。(NO.41/42)
可加工的工件直徑范圍廣
可用于標記不同類型的工件
通常在標記的工件上可見3個驅動點
可以沿工件周長精確設置字符
NO.42系列可更換一個或多個字符部分 -更 適用于生產日期的等場合的標記
產品亮點:
通過滾字輪的部分旋轉實現標記
滾字輪與工件接觸,展開字符后,工具縮回并返回到起始位置
注意:
需要精確的同心度
工件直徑是可能變化的
標記 - 類型 | ||
描述 | 閱讀方向 | 驅動點位置 |
S | 標記字符垂直 | 文字前后有3個驅動點 |
W | 標記字符水平 | 文字前后有3個驅動點 |
MR1系列 431-08 /10/12/16/ 20/25
